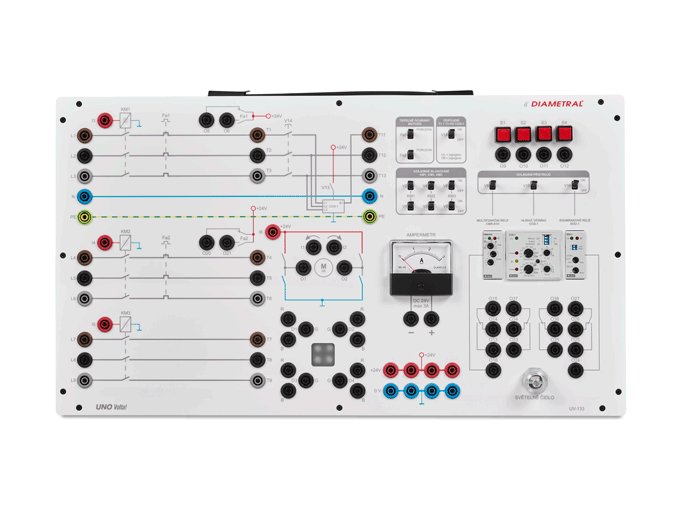

Výukový panel Uno Volta UV-133 periferie pro výuku automatizace
Popis
Rozšiřující výukový panel UNO Volta UV-133 je určený pro rozšíření možností zapojení panelu s PLC systémem. Panel je přímo určený pro ovládání programovatelným logickým modulem Siemens LOGO! na panelu UV-132, lze ho však ovládat všemi programovatelnými moduly s napětím na výstupu DC 24V. Panel umožňuje ověřit navrhovaná zapojení a výuku programování PLC systémů, zejména pro zapojení s využitím AC/DC motorů na panelech Uno Volta s elektromotory UV 127, UV 128 a UV129.
Prvky panelu jsou určeny pro ovládání napětím DC 24V.
Instalované přístroje:
- Stykače pro ovládání třífázových motorů a H můstek pro ovládání DC motorů
Stykače CAD323BD s napájecím napětím 24V DC, se třemi silovými NO kontakty a dvěma pomocnými NC kontakty.
- Multifunkční časové relé
Multifunkční relé CMR-91H (UNI) s funkcí impulsního relé, cyklovače, zpožděného zapnutí, vypnutí, nebo generátoru pulzů.
- Soumrakové relé
Soumrakové relé s fotosenzorem SOU-1 je napájené AC/DC 12-240V. Prostřednictvím externího senzoru snímá úroveň osvětlení a spíná výstup podle nastavené úrovně.
- Relé pro kontrolu účiníku COS-1
Relé slouží ke kontrole fázového posunu mezi proudem a napětím v jednofázových i třífázových sítích. Umožňuje nastavit horní a dolní hranici účiníku (cosφ). Překročení je indikováno červenou LED a rozpojením/spojením vývodů relé. Relé je nastavitelné pro režim cosφ v rozmezí 0,1 – 0,99 pro dolní i horní hranici účiníku.
- Nadproudové tepelné relé
Nadproudové relé R100 A slouží ke kontrole proudu procházejícího do motoru a zabránit tak jeho poškození, pokud by došlo k překročení nastavené hodnoty 180mA, dojde k přepnutí NO, NC kontaktů. V případě potřeby lze na nadproudovém relé nastavit další hodnoty 150 a 120 mA. Pomocné kontakty lze zatížit proudem až 2A.
- RGB signalizační LED diody
LED diody slouží k signalizaci stavu barvami (červená, zelená, modrá), jsou určené pro napájení DC 24V.
- Ovládací tlačítka
Ovládací tlačítka 5x, kontakt sepnut při stisknutí tlačítka.
Příslušenství:
Propojovací kabely s bezpečnostními banánky
Návod k obsluze
Soubor úloh
Související produkty
-
Kód: 78146
| Hmotnost | 6 kg |
