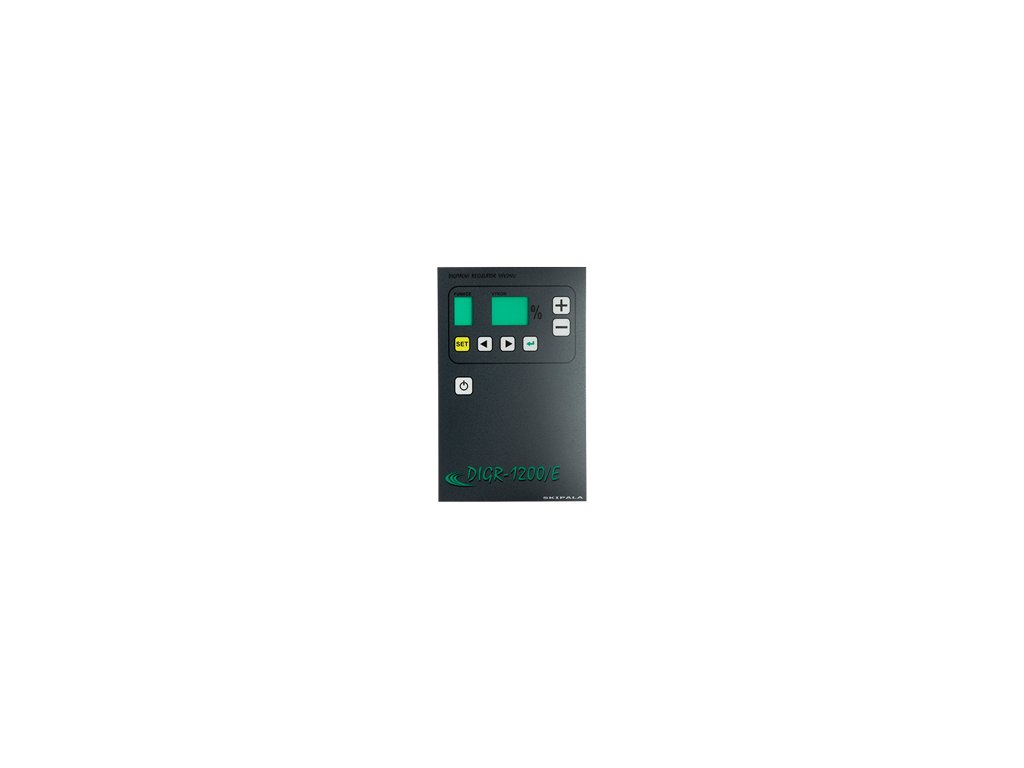

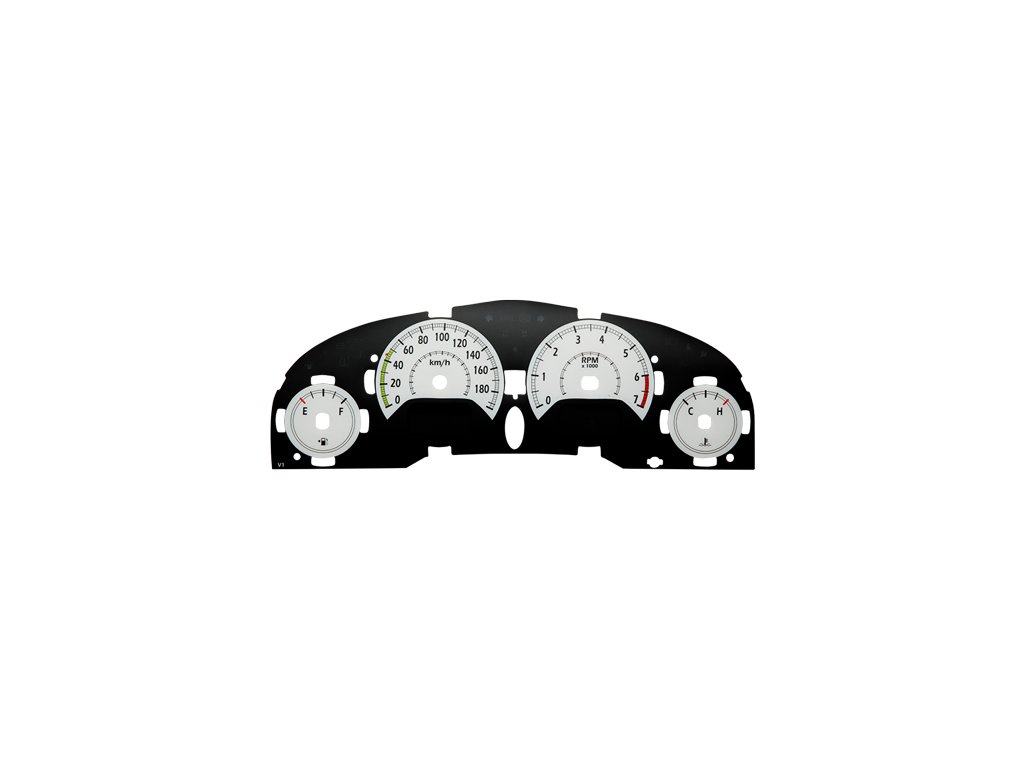

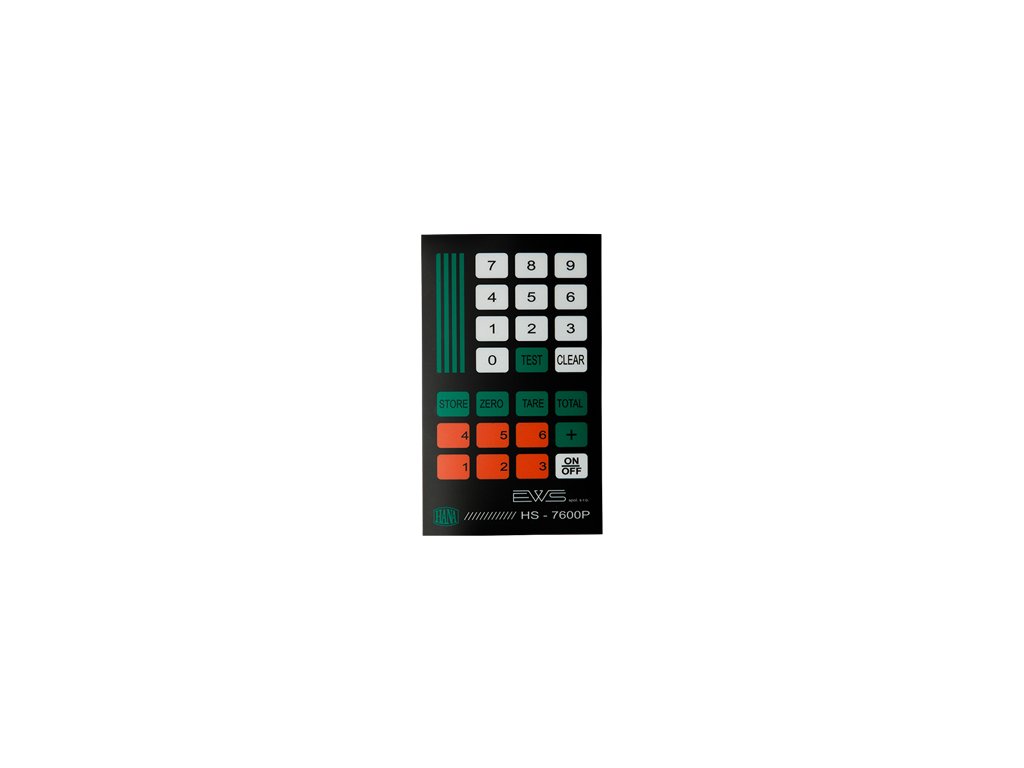

FOLIOVÉ PANELOVÉ ŠTÍTKY (FPS) jsou ideálním řešením předních panelů a různých displejů přístrojů.



Dostupnost Na dotaz
Cena 82,64 Kč bez DPH
100 Kč
Kód produktu 51102
Značka Diametral a.s.
Kategorie Výroba štítků na zakázku


FOLIOVÉ PANELOVÉ ŠTÍTKY (FPS)

Vrchní část foliových panelových štítků je vyrobena z nepoškarabatelné vysoce kvalitní PVC folie. Folie může být antireflexní UV, matná, lesklá. Potisk je z důvodu otěruvzdornosti proveden ze spodní strany folie, která je následně upravena do požadovaného tvaru vyseknutím. Na vnější stranu se nanáší pouze případně zprůhledňovací lak.Pro montáž na panel výrobku je tento polotovar opatřen vrstvou lepidla na bázi akrylátu. V místě průhledových oken je použita transparentní barva a lepidlo není naneseno. Pro sériovou výrobu je ale vhodnější místo lepidla použít folii s vysokolepivým účinkem s výseky. Spodní plocha štítku je chráněna silikonovým papírem.

Vysvětlivky:

Volitelné nosné materiály:

PVCM300 matná středně hrubá tl. =0,3mm
PVCM400 matná středně hrubá tl. =0,4mm
PVCM500 matná středně hrubá tl. =0,5mm
PVCL300 lesklá tl. =0,3mm
PVCL400 lesklá tl. =0,4mm


Ostatní použité materiály:

Použití:

Materiál:

Tloušťka:

kontaktní fólie

polyester

0,1 ; 0,175 mm

distanční fólie

PVC

0,3 ; 0,5 mm

mezipanel

sklolaminát, ABS, plexisklo, Al, Fe

1,0 - 4 mm

daska plošných spojů

FR4, CM1

0,6; 0,8; 1,0; 1,5; 2,0 mm

samolepicí vrstva

folie PVC mléčná, kaučukové lepidlo *

0,04 mm



fólie PET čirá, akrylátové lepidlo **

0,013 mm



 * Teplotní dlouhodobá odolnost - 50 ÷ 70°C, krátkodobě max. 125°C (záleží také na povrchu panelu).  - Vhodné pro hrubé podklady.

** Teplotní dlouhodobá odolnost - 50 ÷ 110°C, krátkodobě max. 140°C (záleží také na povrchu panelu). - Vhodné pro hladké podklady.

Mezipanel může být vybaven upevňovacími otvory s vnitřním závitem, nebo upevňovacími svorníky
s vnějším závitem.

Volitelné tiskové barvy:

Díky používané technologii digitálního potisku s vytvrzováním UV nabízíme plnobarevný potisk v celém spektru barev bez viditelných přechodů mezi barvami. Při použití matné folie má výsledná barva odlišný odstín, než při použití lesklé folie.

Volitelné barvy průhledových oken:

Průhledová okna jsou tištěna transparentní barvou - čirá, červená, modrá, zelená, žlutá (libovolné odstíny a barevné kombinace).



OBCHODNÍ-TECHNICKÉ INFORMACE

Podklady pro výrobu je nejlepší předat v elektronické podobě e-mailem nebo na CD ROM ve formátu CDR (CorelDraw). Zadání musí obsahovat výkres s okótovanými hlavními rozměry včetně tolerancí, texty je nutné převést do křivek. Barvy je nutno specifikovat pomocí stupnice Pantone, CMYK, RAL.



Seznam dalších informací potřebných pro výrobu:

1) vnější rozměr v mm

2) vnější tvar

3) rozměr průhledových ploch pro displeje a LED v mm

4) rozměr ploch tlačítek v mm

5) počet barev + počet barev pro průhledová okna

6) použitý materiál

7) použité lepení



CENY

Cena je kalkulována na základě těchto informací:

1) vnější rozměr v mm

2) rozměr průhledových ploch pro displeje a LED v mm

3) rozměr ploch tlačítek v mm

4) počet barev + počet barev pro průhledová okna

5) použitý materiál

6) použité lepení

7) náklad měsíční a roční

Cena je zákazníkovi předložena nejpozději do 48 hodin od poptání.

Hmotnost 0.3 kg
