UnoVolta, výukový panel UV-115

Neohodnoceno


UnoVolta - panel pro zapojování datových a telefonních zásuvek RJ45, ISPN, TAE

Cena 16 960,33 Kč bez DPH
20 522 Kč
Kód produktu UV-115
Značka Diametral a.s.
Kategorie Uno Volta
Záruka 36 Měsíc(ů)

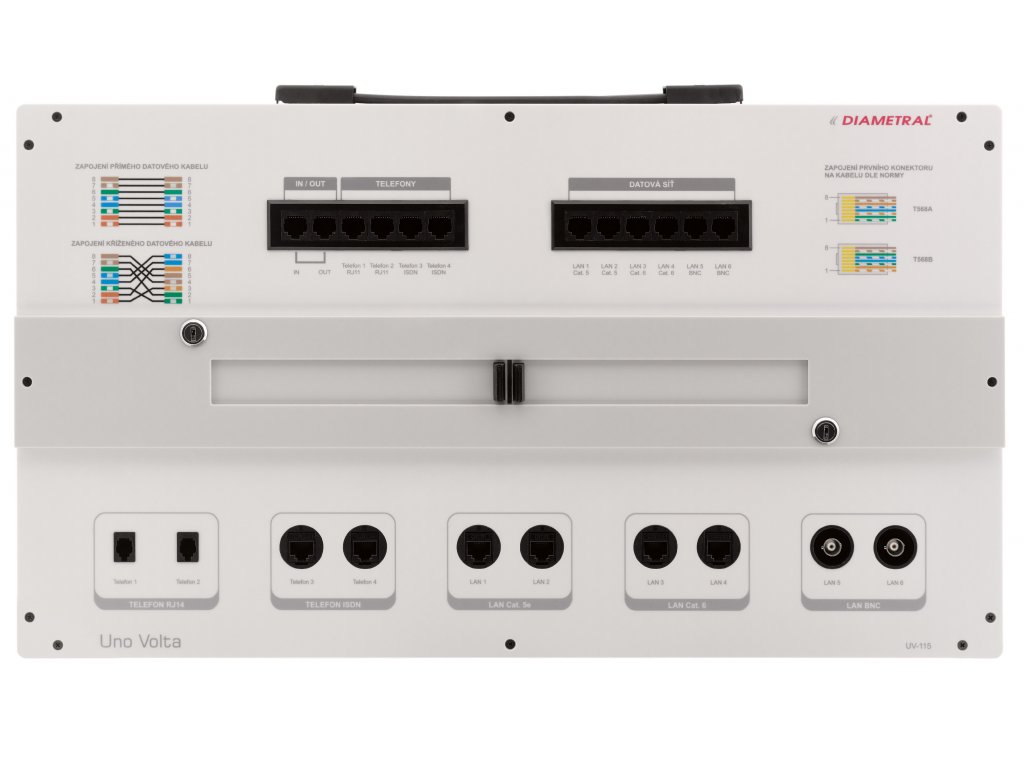

Výukový panel UV-115 slouží k seznámení se s problematikou a nácviku zapojování různých typů datových a telefonních sítí. Panel obsahuje zásuvky Cat5, Cat6, ISDN a TAE a společný patch panel, kam jsou jednotlivé zásuvky vyvedeny.

Tento panel je vybaven též simulátorem poruch, které učitel může aktivovat pomocí propojek, umístěných pod krytkami nad každou ze zásuvek.

Panel UV-115 umožňuje například tato zapojení:

  • Zapojení telefonní zásuvky dle normy TAE-NFN
  • Zapojení telefonní zásuvky dle normy TAE-NFF
  • Zapojení telefonní zásuvky dle normy ISDN
  • Zapojení datové zásuvky splňující požadavky Cat5
  • Zapojení datové zásuvky splňující požadavky Cat6
  • Hledání závad v zapojeních datových telefonních zásuvek s použitím běžných přístrojů



Seznam poruch:

Číslo poruchy

Název poruchy

1

Přerušení některého z vodičů

2

Zkrat mezi vodiči

3

Záměna vodičů



Seznam použitých přístrojů:



Patch panel

12 portů, Cat6

Zásuvka telefonní dvojitá

1 ks ISDN

Zásuvka panelová dvojitá

1 ks Cat 5

Zásuvka panelová dvojitá

1 ks Cat 6

Zásuvka telefonní trojitá

1 ks TAE-NFN

Zásuvka telefonní trojitá

1 ks TAE-NFF

Sada spínačů pod krytem pro simulaci chyb zapojení



Hmotnost 12 kg
Číslo poruchy Název poruchy
1 Přerušení některého z vodičů
2 Zkrat mezi vodiči
3 Záměna vodičů
Seznam použitých přístrojů
Patch panel 12 portů, Cat6
Zásuvka telefonní dvojitá 1 ks ISDN
Zásuvka panelová dvojitá 1 ks Cat 6
Zásuvka telefonní trojitá 1 ks TAE-NFF
Sada spínačů pod krytem pro simulaci chyb zapojení
