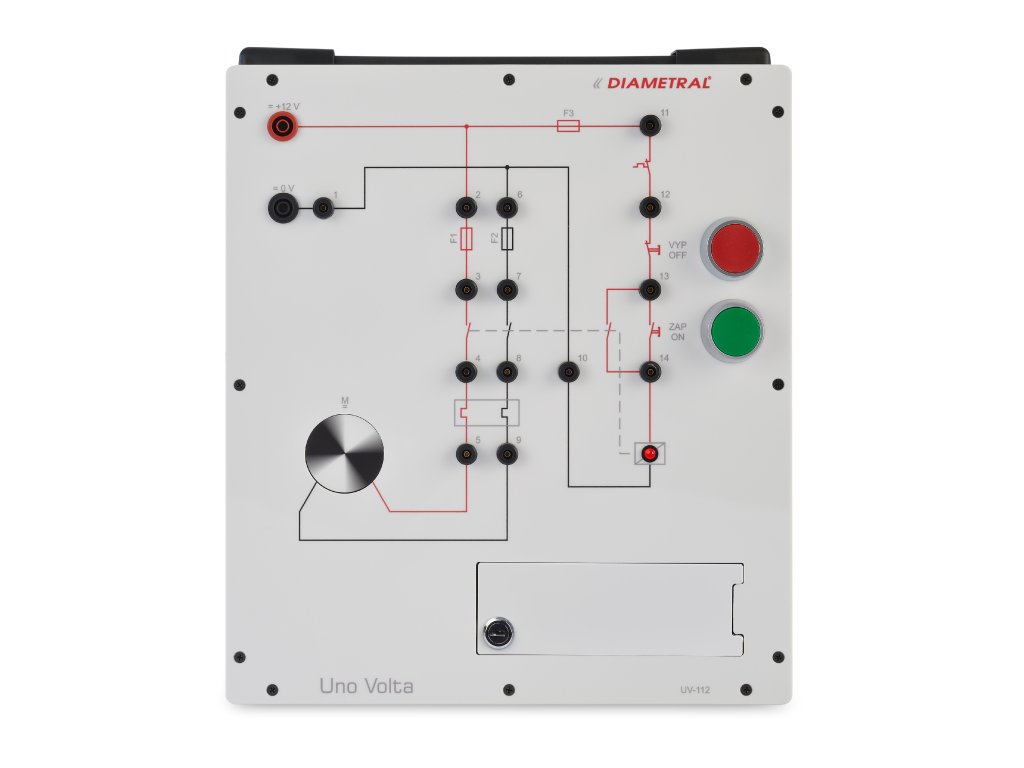

Výukový panel Uno Volta UV-112 DC elektromotor se simulací poruch
Popis
Výukový panel UnoVolta umožňuje nasimulovat až 14 na praxi orientovaných chyb pro aplikace se stejnosměrnými motory.
- Jednotlivé komponenty jsou integrovány v čelní desce.
- Ovládání tlačítky zap / vyp
- Napájení z externího zdroje

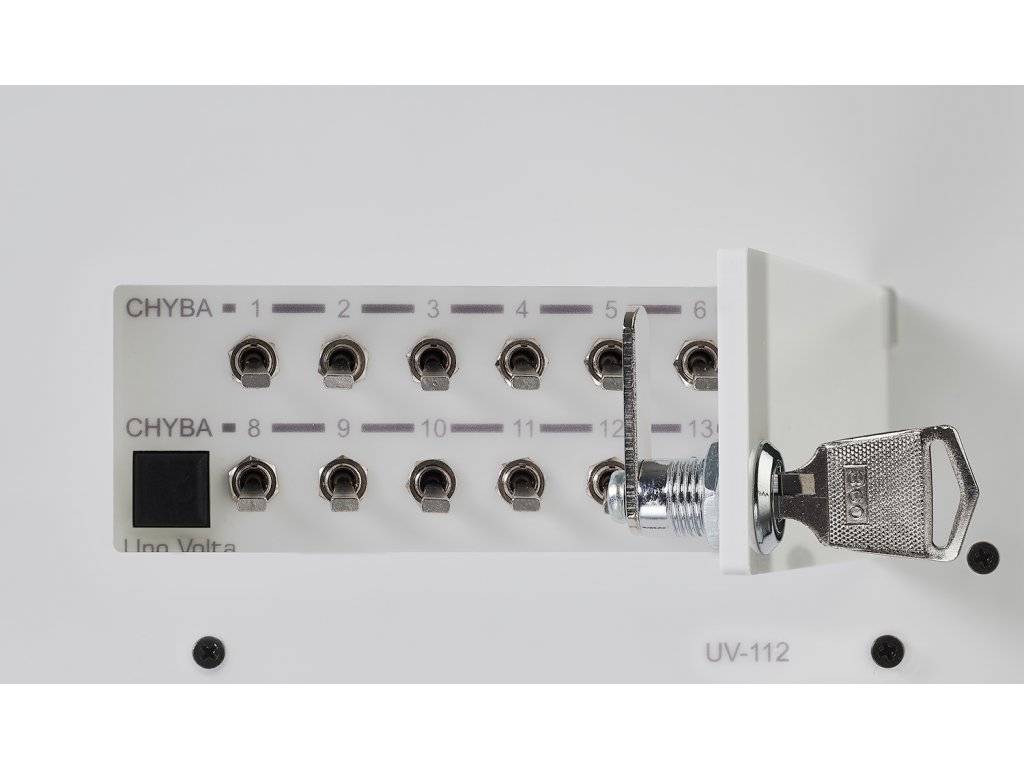

- Pod uzamykatelnými dvířky je umístěna sada přepínačů, které slouží k simulaci různých typů závad v obvodech zapojení stejnosměrného elektromotoru
| Hmotnost | 9.6 kg |
| Číslo poruchy | Název poruchy |
| 1 | přerušená pojistka ovládání F3 |
| 2 | tepelná ochrana vypnuta |
| 3 | nezapojen vodič pracovní nuly |
| 4 | přerušená hlavní pojistka F4 |
| 5 | přerušená pojistka F1 |
| 6 | přerušená pojistka F2 |
| 7 | odpadlý motorový spouštěč |
| 8 | přerušená cívka stykače |
| 9 | obrácená funkce tlačítka ZAP |
| 10 | nezapojen pomocný kontakt stykače |
| 11 | nezapojen silový kontakt stykače, nebo vadný kontakt (+) |
| 12 | nezapojen silový kontakt stykače, nebo vadný kontakt (-) |
| 13 | obrácená funkce tlačítka VYP |
| 14 | nezapojená pracovní nula na cívku stykače |
