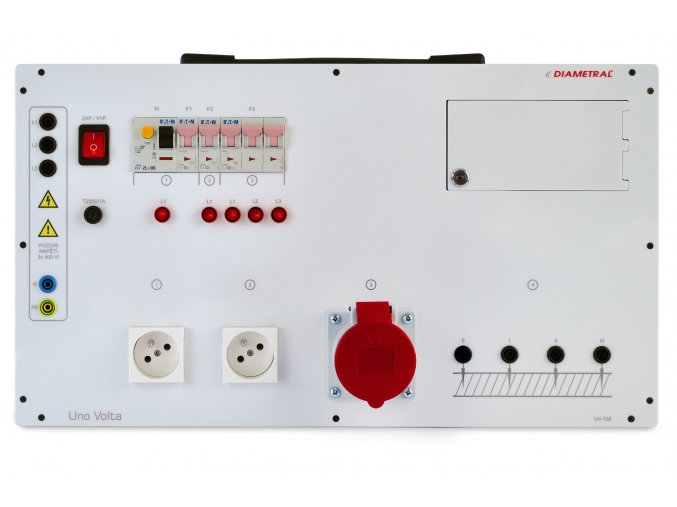

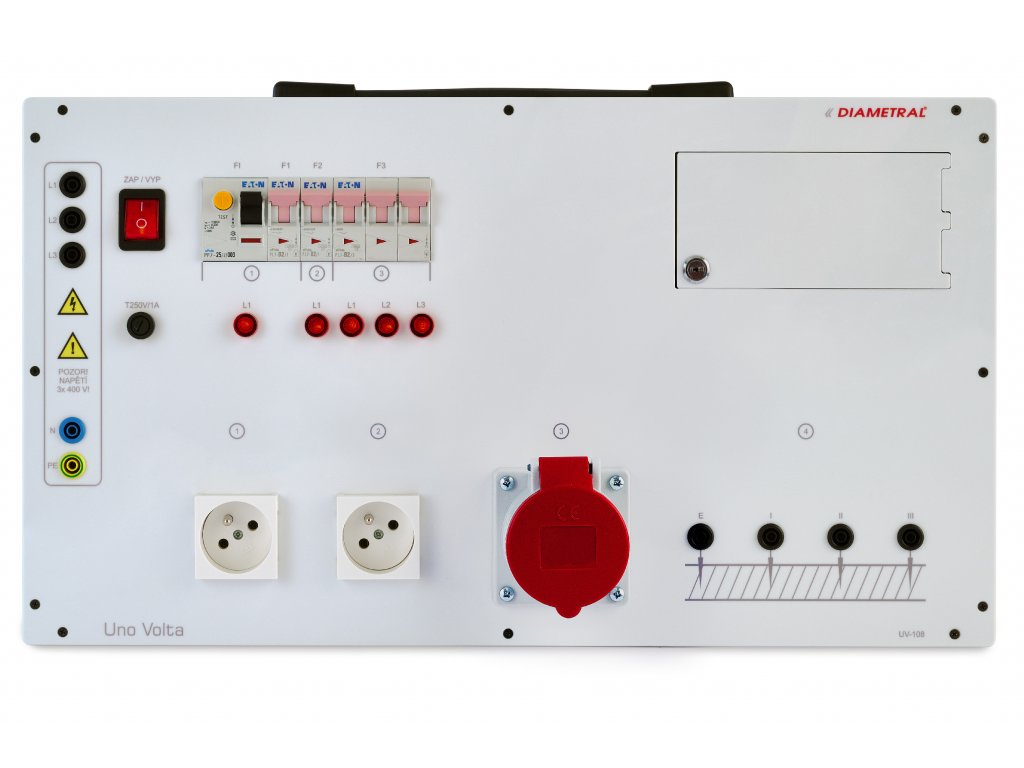

Výukový panel Uno Volta UV-108 měření a testování vlastností elektrických instalací
Popis
Výukový panel UnoVolta pro měření a testování jedno a třífázových obvodů umožňuje:
- Praktické měření sítě s použitím standardních EN-testovacích přístrojů
- Zkoušení ochrany před přepětím
- Měření v 1- a 3-fázových sítí
- Simulaci izolačního odporu a odporu smyčky
- Simulaci běžně se vyskytujících chyb v obvodech
- Simulace měření pasivního zemního odporu
- Jistič 1f B2A/2
- Jistič 3f B2A/3
- proudový chránič 1F; IN = 25 A; IF = 0,03 A
- Zásuvka vestavná 230V/ 1f
- Zásuvka 3f vestavná, 5P
- Tlumivka 3ks
- Panel chyb 18 + dva otočné přepínače pro simulaci chyb zapojení
| Hmotnost | 12 kg |
| Seznam použitých přístrojů | |
| Jistič jednofázový | 2ks 10A/B |
| Jistič třífázový | 1ks 3x10A/B |
| Proudový chránič | 2P/30mA |
| Jednofázová zásuvka | 2ks 230V/16A |
| Třífázová zásuvka | 1ks 3x400V/16A |
| Testovací obvod | Impedanční smyčky |
| Signálka přítomnosti napětí za bezpečnostním prvkem prvkem | 3x |
