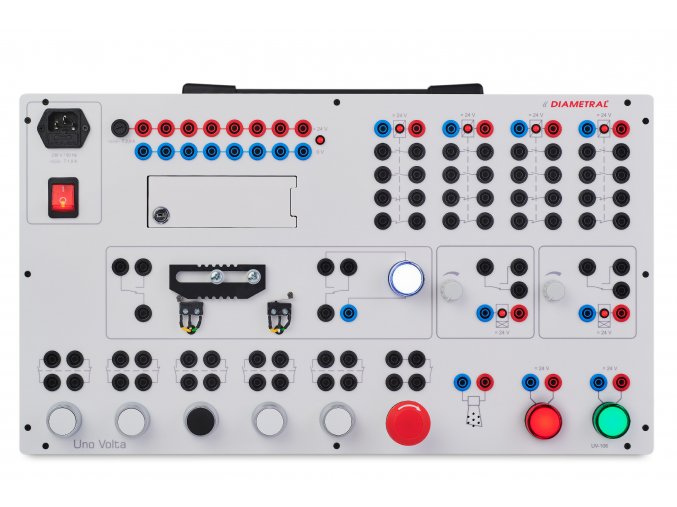

Výukový panel Uno Volta UV-106 stykačové obvody, základní sada
Popis
Výukový panel UnoVolta slouží k výuce stykačových zapojení. Umožňuje testování, simulaci poruch, ovládání a měření na motoru. Napájení modulu je realizováno ze sítě 230 V / 50 Hz.
Modul UV-106 obsahuje následující přístroje:
- Relé Relé s DC cívkou 24 V LED 5 mm červená
- Časové relé + potenciometr
- Koncový přepínač
- Mikrospínač
- Zdroj DC zdroj 24 V
- Siréna 100 dB
- Tlačítko bílé
- Tlačítko černé
- TOTAL STOP
- Signálka zelená 24 V
- Signálka červená 24 V
- Signálka Bílá 24 V
- Táhlo pro simulaci pohybu a spínání koncových spínačů
- Panel chyb pro simulaci závad a jejich následné odhalování
| Hmotnost | 12 kg |
| Seznam poruch | |
| Číslo poruchy | Název poruchy |
| 1 | Chybí 24 V |
| 2 | Levý koncový spínač - nespíná spínací kontakt |
| 3 | Nefunkční bzučák |
| 4 | Tlačítko 4 trvale sepnuté |
| 5 | Zkrat na tlačítku TOTAL STOP |
| 6 | Tlačítko 3 nespíná |
| Seznam použitých přístrojů | |
| Relé | Relé s DC cívkou 24V |
| LED | 5mm červená |
| Časové relé + potenciometr | Lze nastavit časovou prodlevu sepnutí |
| Koncový přepínač | Mikrospínač |
| Zdroj | DC zdroj 24V |
| Siréna | Sirénka 100dB |
| Tlačítko bílé | |
| Tlačítko černé | |
| Tlačítko TOTAL STOP | |
| Signálka zelená 24V | |
| Signálka červená 24V | |
| Signálka Bílá 24V | |
| Táhlo pro simulaci pohybu a spínání koncových spínačů (například supportu soustruhu) | |
| Uzamykatelný subpanel poruch pro simulaci závad a jejich následné odhalování |
